薄壁件（<0.5mm）注塑模具如何控制變形與飛邊



在電子接插件、醫療微流控芯片、超薄包裝等前沿領域，壁厚低于0.5毫米的薄壁注塑件已成為關鍵載體。這類產品在生產中面臨雙重挑戰：飛邊——熔料從模具分型面溢出形成的薄片狀毛刺；變形——脫模后或冷卻過程中出現的尺寸扭曲。尤其當壁厚進入亞毫米級時，傳統注塑工藝的容錯空間被急劇壓縮，飛邊和變形從“可修復缺陷”變成“不可接受的失效”。



一、薄壁注塑的獨特挑戰



薄壁注塑絕非普通注塑的簡單延伸。當壁厚低于0.5mm時，熔體在模腔中的冷卻速率呈指數級上升。工程實踐表明，壁厚每減小0.1mm，熔體冷卻時間縮短約25%，這要求注射速度必須達到常規注塑的1.5~2倍以上（常需超過300mm/s）才能實現完整充填。然而高速注射必然帶來更高的模腔壓力，當局部壓力超過合模力時，模具分型面會被撐開形成飛邊，尤其在分型面、頂針孔隙、滑塊配合處。



同時，薄壁件的比表面積顯著增大，冷卻收縮的各向異性被放大。以0.4mm壁厚PC件為例，溫差10℃引起的線性收縮差異可達0.15%，足以導致邊緣翹曲肉眼可見。更關鍵的是，薄壁結構自身的抗彎剛度弱，在頂出或保壓階段輕微應力即誘發永久變形。



二、飛邊產生的根源與薄壁件特有關系



飛邊產生的本質是“力平衡”被打破：模腔壓力 > 合模力+模具閉合強度。在薄壁注塑中，這一矛盾尤為尖銳：



-鎖模力臨界效應：傳統經驗認為鎖模力需達注射壓力的3~5倍，但薄壁高速注塑時，澆口附近瞬態壓力可突破150MPa。例如投影面積50cm2的薄壁件，理論上需鎖模力750噸以上，而實際生產中設備噸位不足常成為飛邊主因。

-微間隙滲透：常規注塑中0.02mm模具間隙可能無影響，但薄壁注塑時高流動性熔體（如PA66）能滲入0.01mm縫隙。某連接器案例顯示，當滑塊磨損間隙達0.015mm時，飛邊發生率驟升至90%。

-熱變形疊加：薄壁模具因模仁纖細更易熱膨脹。若模溫180℃時局部溫差30℃，100mm鋼模仁長度變化達0.3mm，直接破壞分型面貼合。



科學分析需定位飛邊產生階段：

-填充階段飛邊：多因模具變形或注射速度過快（如填充速度>350mm/s），熔體鉆入未完全閉合的間隙。

-保壓階段飛邊：保壓壓力過高（>最大注射壓力80%）或鎖模力不足導致，占薄壁飛邊的70%以上。



三、變形控制的核心矛盾



薄壁件變形本質是殘余應力釋放的結果，主要表現形式為“夾心效應”（Onion-layer effect）。當高溫熔體接觸冷模壁時，表層瞬間冷卻固化，而內層仍處于熔融態。后續冷卻中內外收縮率差異形成拉-壓應力對，斷面呈現“外部深色、內部淺色”的洋蔥狀分層，應力值可達40MPa以上。



變形敏感區集中體現在：

-幾何突變區：薄厚轉接處的應力集中系數超過3倍，如某0.3mm薄壁帶1.2mm凸臺的結構，轉角處應力達基準值5倍。

-非對稱冷卻區：水路布置不均時，溫差15℃可導致100mm×50mm薄片產生0.7mm翹曲。



四、模具設計的決勝細節



1 結構強化設計

-采用內模鑲件預張力設計：在模仁裝配時施加0.05mm過盈量，補償注射時的向外張力。某醫療薄壁套管模具應用后，分型面脹模量從0.018mm降至0.005mm。

-微型支撐柱陣列：在模架內添加直徑3~5mm的支撐柱，間距≤50mm，使模板變形減少40%。布局需通過CAE拓撲優化確定應力集中區。

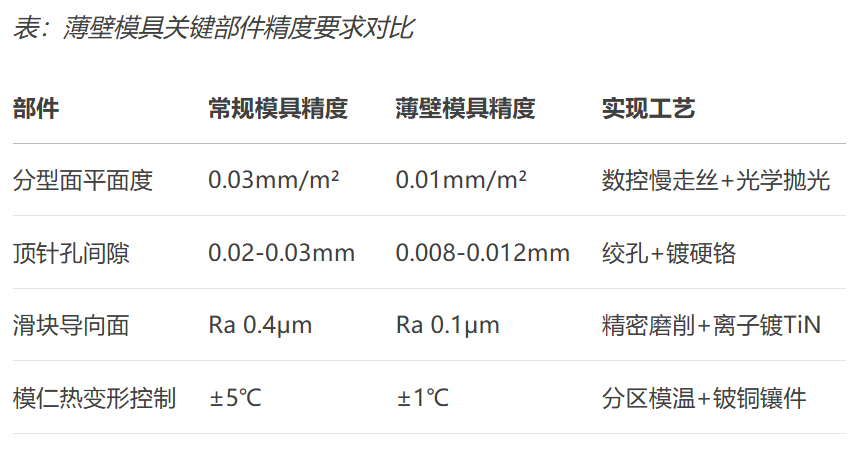

2 配合精度革新

-分型面采用真空密合技術：配合面平面度達0.01mm/m2，表面鏡面拋光（Ra≤0.05μm）并增加10kPa負壓吸附。

-運動部件納米級間隙：滑塊&斜頂配合間隙控制在0.008~0.012mm，超過常規0.02mm標準。某Type-C接口模采用該標準后飛邊率下降98%。



3 排氣與溫控的協同

-階梯式微排氣系統：首段0.008mm深×5mm寬阻流段，中段0.015mm深排氣槽，末端接Φ0.3mm真空抽氣孔。既避免飛邊又確保薄壁快速充填。

-脈沖式變溫控制：充填前模溫升至120℃（降低熔體前鋒凍結風險），保壓開始后15s內驟降至80℃。需配合鈹銅合金模仁（導熱系數210W/mK）實現。





五、材料與工藝的精準匹配



材料選擇的黃金法則

-流動性與強度的平衡：優選熔指60~100g/10min（230℃/2.16kg）的材料，如Sabic PP 7M60（熔指80）。流動性過高（如熔指>120）則飛邊風險激增。

-添加劑的關鍵作用：添加0.3%納米蒙脫土使PP收縮率從1.8%降至1.1%；0.5%氟素脫模劑減少頂出變形但過量將導致流痕。



工藝參數的辯證優化

-速度-壓力切換（V/P）的精確控制：薄壁件要求V/P切換點在98%~99%充填時觸發，誤差需<0.1ms。某0.4mm手機中框采用95%V/P切換時飛邊率23%，調整至98.5%后降至1.5%。

-保壓曲線的負斜率設計：首段保壓（80MPa×0.3s）補償收縮，之后每0.5s降壓15MPa。避免后期保壓壓力過高撐開模具。

-變溫注塑技術（RHCM）：模溫在注射前升至樹脂玻璃化溫度以上（如PC升至160℃），充填后立即冷卻至60℃以下，既降流動阻力又減殘余應力。





六、前沿技術：從微秒控制到智能預測



薄壁注塑正進入“微秒工程”時代：

-壓電陶瓷鎖模系統：在傳統油壓機上集成壓電執行器，鎖模力動態響應從100ms提升至5ms，實時補償飛邊傾向的脹模力。

-深度學習缺陷預測：基于卷積神經網絡（CNN）分析模內壓力傳感器數據，可在保壓開始后0.8s內預測飛邊概率，準確率>92%。

-增材制造隨形水路：3D打印的螺旋式水路使模溫均勻性達±0.8℃，薄壁件冷卻效率提升40%，變形量減少至0.15mm/m。



> 案例啟示：某企業生產0.35mm厚RFID天線基板時，綜合應用鈹銅模仁（導熱系數210W/mK）、V/P切換點99.2%控制、以及0.008mm分型面密合技術，使飛邊率從初期35%降至0.02%，平面度達0.1mm/100mm。



薄壁注塑的飛邊與變形控制是一場系統戰爭，需打通“材料科學-模具工程-工藝控制-智能監測”全鏈條。其技術內核在于在微米尺度上重建力與熱的平衡：通過模具的超精密制造抵消微間隙滲透風險，通過動態工藝算法破解高速與飛邊的悖論，通過材料改性技術調和流動性與收縮率的沖突。未來隨著超快響應執行器、人工智能實時閉環控制等技術的實用化，薄壁注塑的邊界必將向0.2mm乃至更薄維度推進。
