高光表面（Class A）模具的拋光工藝全解析



在現(xiàn)代制造業(yè)中，高光表面（Class A）代表了極致的表面質(zhì)量要求。這類表面在汽車內(nèi)飾件、電子設(shè)備外殼和高端家電等產(chǎn)品中不可或缺，其模具表面的粗糙度通常需達到Ra0.008μm~Ra0.063μm的鏡面級別。這種近乎完美的表面效果直接決定了產(chǎn)品的外觀質(zhì)感和光學(xué)反射性能，而實現(xiàn)這一效果的核心在于精密而嚴(yán)謹(jǐn)?shù)哪＞邟伖夤に嚒?/span>



一、高光表面的本質(zhì)與標(biāo)準(zhǔn)



Class A表面并非簡單的“光亮”要求，而是一個綜合了幾何精確度、平整度和光滑度的嚴(yán)苛標(biāo)準(zhǔn)。在模具制造領(lǐng)域，這種級別的拋光被稱為“鏡面加工”，其分級標(biāo)準(zhǔn)為：

- AO級：Ra0.008μm（光學(xué)級）

- A1級：Ra0.016μm

- A3級：Ra0.032μm

- A4級：Ra0.063μm（基礎(chǔ)高光級）



要達到這些標(biāo)準(zhǔn)，傳統(tǒng)手工拋光方法面臨巨大挑戰(zhàn)。尤其是對于復(fù)雜曲面或細微結(jié)構(gòu)（如紋理細節(jié)或深槽），常規(guī)工具難以觸及且易造成尺寸變形。因此，一套科學(xué)、系統(tǒng)的拋光工藝成為關(guān)鍵。

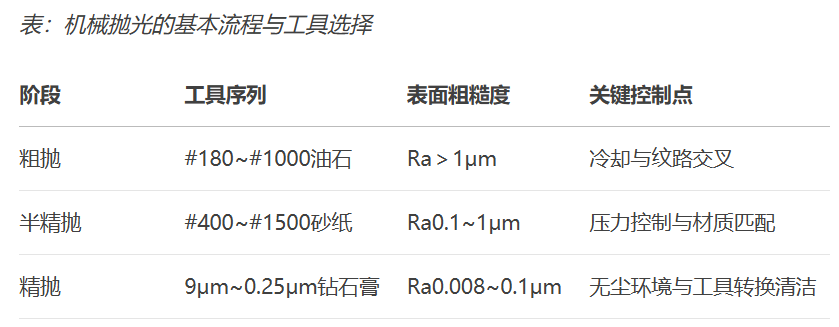

二、機械拋光：高光模具的核心工藝



盡管存在多種拋光方法（化學(xué)拋光、電解拋光、超聲波拋光等），但精密模具的鏡面加工仍以機械拋光為主。原因在于其能同時保證幾何精度與表面質(zhì)量。機械拋光的核心在于分階段遞進式處理：



 1. 粗拋：構(gòu)建基礎(chǔ)表面

- 工具選擇：使用旋轉(zhuǎn)拋光機（35，000-40，000 rpm）配Φ3mm WA#400磨輪去除電火花白層，再用手工油石（#180~#1000）研磨

- 潤滑管理：煤油作為冷卻劑，防止表面燒傷

- 關(guān)鍵技巧：每更換一級油石，需用酒精徹底清潔表面，并將拋光方向旋轉(zhuǎn)45°~90°以識別殘留紋路



 2. 半精拋：消除微觀不平

- 砂紙序列：#400→#600→#800→#1000→#1200→#1500，逐級過渡

- 材料適配警告：#1500及以上砂紙僅適用于硬度＞52HRC的淬硬鋼，預(yù)硬鋼使用會導(dǎo)致表面燒傷

- 壓力控制：采用“兩步拋光法”，沿兩個垂直方向輕壓拋光，避免擦傷



 3. 精拋：實現(xiàn)鏡面效果

- 鉆石研磨膏序列：9μm（去砂紙痕）→6μm→3μm→1μm→0.5μm→0.25μm

- 工具進階：

- 初階：拋光布輪+鉆石膏

- 終階：粘氈輪實現(xiàn)納米級拋光

- 環(huán)境要求：進入無塵車間（≥1μm拋光），A0級需絕對潔凈空間（防塵、煙霧、唾液微粒污染）





三、關(guān)鍵技術(shù)突破與創(chuàng)新方法



1. 專用拋光材料的科學(xué)配比

最新專利配方拋光液包含：

- 氧化鋁粉（5-10份）：主磨料

- 分散劑（0.5-1.5份）：防止顆粒團聚

- 潤滑劑（2-5份）：減少摩擦熱

- 懸浮劑（0.5-1.0份）：保持漿料均勻性



該配方結(jié)合羊毛布使用，能高效消除料紋與麻點，且工藝可復(fù)制性強。



2. 曲面與異形結(jié)構(gòu)拋光技巧

- 工具適配：軟木棒/竹棒修整末端以吻合曲面弧度，硬質(zhì)櫻桃木適用于平面

- 壓力傳感：竹柄嵌銅片或削薄以感知壓力，確保≤200g/cm2（防“橘皮”缺陷）

- 時間控制：“短時多次”原則，單次拋光不過長以避免點蝕



3. 3D激光非接觸式拋光（新興技術(shù)）

針對傳統(tǒng)方法難以處理的異形區(qū)域：

- 技術(shù)原理：5軸聯(lián)動激光設(shè)備，垂直法線方向掃描

- 參數(shù)配置：

- 功率50-100W，光斑0.03-0.07mm

- 能量60%-80%，頻率50-500Hz

- 精度優(yōu)勢：區(qū)域控制精度達0.001mm，光澤度＞550GU，塑件表面＞105GU，且無尺寸變形



四、質(zhì)量控制與缺陷預(yù)防



Class A表面生產(chǎn)中的常見問題直接關(guān)系成品合格率：



 1. 材料前置處理要求

- 鋼材品質(zhì)：夾雜物或氣孔會導(dǎo)致拋光失效，需選用純凈模具鋼

- 電火花層處理：精規(guī)準(zhǔn)修整避免硬化層（厚度≤0.4mm），否則需粗磨去除

- 硬度管理：高硬度（如淬硬鋼）雖增加研磨難度，但降低粗糙度且減少拋光過度風(fēng)險



2. 環(huán)境與后處理

- 防污染措施：精拋后立即噴防銹涂層，隔絕灰塵吸附

- 清潔規(guī)程：砂紙轉(zhuǎn)鉆石膏階段需100%純棉+酒精擦拭，杜絕磨料交叉污染





五、未來趨勢：智能化與綠色化



高光模具拋光工藝正經(jīng)歷技術(shù)融合升級：

- 智能化：激光拋光結(jié)合3D數(shù)據(jù)網(wǎng)格（300-2000點/mm2）實現(xiàn)數(shù)字化定位，適應(yīng)弧面與微結(jié)構(gòu)

- 綠色化：水基拋光液替代煤油，減少VOC排放

- 標(biāo)準(zhǔn)化：可復(fù)制工藝參數(shù)數(shù)據(jù)庫的建立，降低對技師經(jīng)驗的依賴





精密拋光被喻為“鋼鐵上的刺繡”，其技術(shù)內(nèi)核遠不止于“打磨”——它融合了材料科學(xué)、流體力學(xué)和微觀力學(xué)的協(xié)同控制。從鉆石研磨膏的分子級切削到激光束的能量精準(zhǔn)投放，Class A表面背后是精密制造邊界的持續(xù)突破。隨著非接觸式拋光技術(shù)的成熟，未來的高光模具或?qū)⒏鎰e砂紙與研磨膏，迎來全數(shù)字化的“光時代”。然而無論工具如何演進，對“完美表面”的追求始終是制造業(yè)皇冠上最耀眼的明珠。





名研模具http://www.xythouseware.com
